Система автоматизации
Большинство предприятий хотят видеть газоочистной агрегат в таком исполнении, когда для эффективной его работы постоянного присутствия обслуживающего персонала не требуется. Т.е. повышаются требования к автоматизации технологического оборудования.
Нашим предприятием разрабатываются и изготавливаются как цельные системы автоматического управления работой газоочистных установок, так и некоторые их элементы для контроля и регулирования отдельных параметров. Возможна так же реконструкция действующих систем автоматики с повышением их эффективности и надежности работы.
Для оценки эффективности работы газоочистки и системы регенерации, облегчения эксплуатации аппарата и сигнализации о нарушениях в его работе, предлагаемая нами система управления реализует контроль технологических параметров, а именно:
1. разрежение перед аппаратом (для настройки и оценки отбора газов от технологического оборудования);
2. разрежение после аппарата (для предотвращения работы ГОУ с чрезмерно большим разрежением и оценки работы тягодутьевого устройства ТДУ);
3. перепад давления на аппарате Р (например, для контроля степени загрязнения фильтровальных рукавов)- для рукавных фильтров;
4. температуру газа на входе в аппарат;
5. температуру газа на выходе из аппарата;
6. давление сжатого воздуха на вводе (для контроля наличия сжатого воздуха в магистрали);
7. давление сжатого воздуха в накопителе (для контроля исправности узла редуцирования сжатого воздуха и его наличия для продувочных клапанов);
8. аварийный уровень пыли в бункере (для сигнализации о предельно допустимом уровне пыли и предотвращения переполнения аппарата пылью);
9. верхний уровень пыли в бункере (для подачи команды на выгрузку пыли);
10. нижний уровень пыли в бункере (для подачи команды на прекращение выгрузки пыли).
Автоматизация работы системы регенерации рукавных фильтров
Для очистки фильтровального материала и соответственно уменьшения аэродинамического сопротивления, фильтры комплектуются оборудованием для восстановления пропускной способности материала фильтровальных рукавов (системами регенерации). Для выполнения алгоритма работы системы регенерации нашим предприятием налажен выпуск шкафов управления регенерацией фильтра, которые соответствуют всем необходимым требованиям для настройки цикла регенерации. Шкафы управления выполнены на самой современной элементной базе с использованием программируемых контроллеров Siemens. Отсутствие механических органов управления существенно увеличивает эксплуатационную надежность шкафов управления. Настройка и эксплуатация шкафов управления не требует дополнительных знаний по электронике и программированию. По своим техническим и эксплуатационным характеристикам они превосходят существующие аналогичные приборы типа АУР, КЭП, СУ-14, СУ-16, СУ-18, СУ-24 и их модификации, а также ряд зарубежных аналогов. Шкафы управления могут выполнять различные программы управления циклом регенерации и управления вспомогательным оборудованием, таким как пылетранспорт, дымосос и т.п., в зависимости от конкретных условий работы, конструкции фильтра и пожеланий заказчика.
По желанию предприятия, мы можем выполнить полную автоматизацию работы газоочистной установки с поставкой шкафа управления, включающего функции контроля и регулирования всех необходимых параметров и изготовленного в соответствии с техническим заданием заказчика.

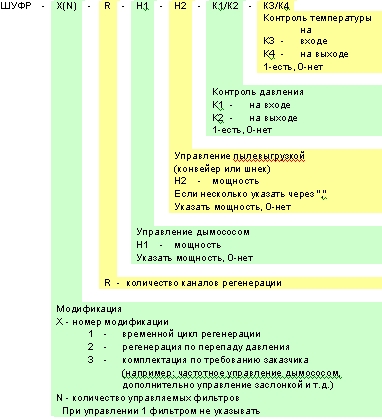

Рис.1 Расшифровка обозначений шкафа управления рукавных фильтров

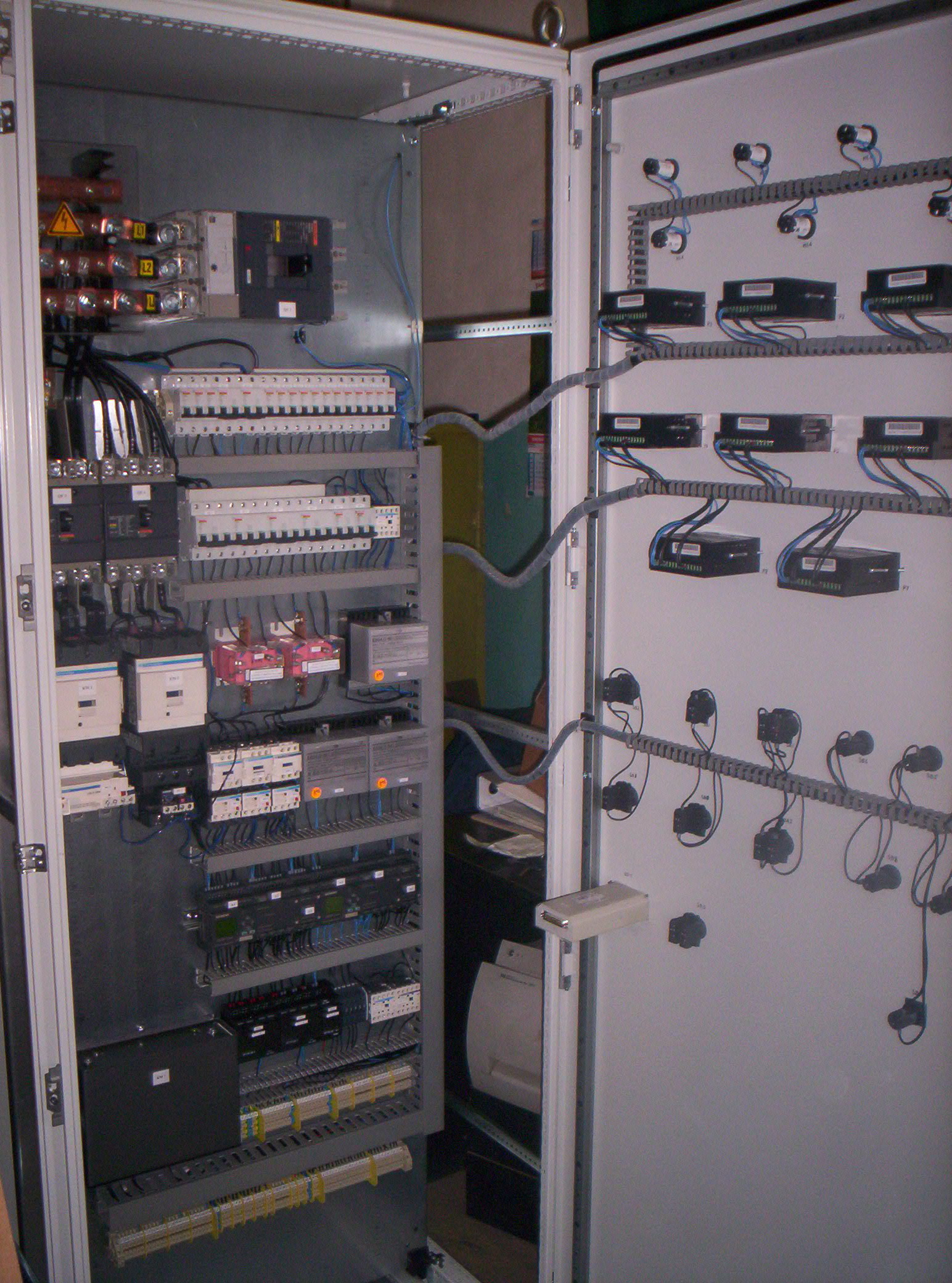

Рис.2 Шкаф управления газоочистным оборудованием
|
